Цилиндрический редуктор: определение, устройство и принцип действия механизма

Содержание

• Что такое цилиндрический редуктор
• Из чего он состоит: устройство механизма
• Как это работает: принцип действия
• Где применяются такие редукторы

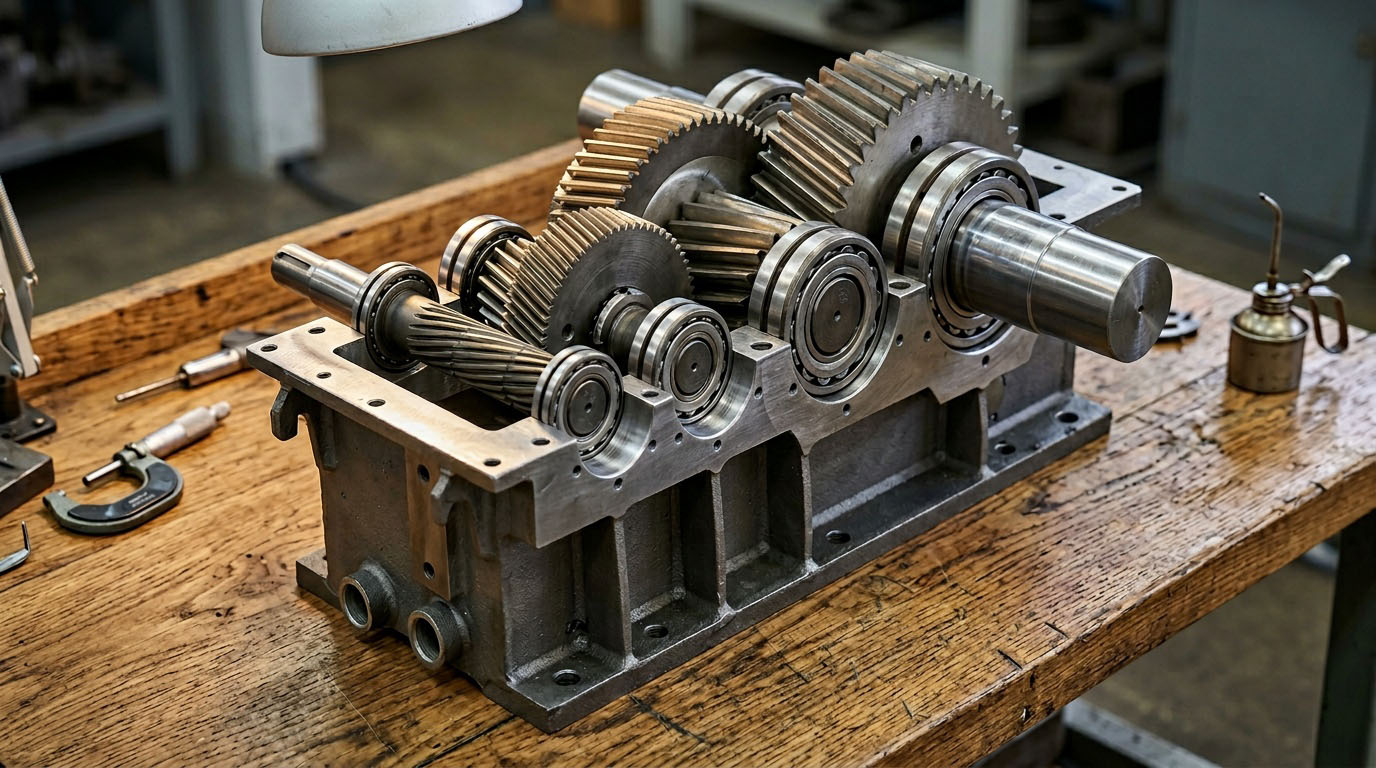

Что такое цилиндрический редуктор

Если говорить просто, редуктор — это коробка передач, но с фиксированным передаточным числом. Его главная задача — понизить количество оборотов двигателя и одновременно увеличить крутящий момент (силу вращения).

Цилиндрическим его называют из-за формы зубчатых колес внутри. Эти колеса выглядят как цилиндры с зубьями по окружности. Оси валов, на которых крепятся эти колеса, расположены параллельно друг другу. Это отличает их от конических редукторов, где валы могут пересекаться под углом.

Такие механизмы ценят за высокий КПД (коэффициент полезного действия). Они теряют очень мало энергии на трение, поэтому почти вся мощность мотора доходит до рабочей машины.

Из чего он состоит: устройство механизма

Несмотря на разнообразие моделей, конструкция цилиндрического редуктора остается довольно типовой. Внутри прочного корпуса скрывается несколько ключевых элементов:

• Корпус и крышка. Обычно их делают из чугуна или стали. Они защищают внутренности от пыли, грязи и удерживают масло для смазки. Корпус часто делают разъемным, чтобы было удобно обслуживать механизм.
• Зубчатые колеса (шестерни). Это главные рабочие органы. Одни колеса меньше (ведущие), другие больше (ведомые). Именно их взаимодействие меняет скорость вращения.
• Валы. Металлические стержни, на которых сидят шестерни. Быстроходный вал соединяется с двигателем, а тихоходный — с исполнительным механизмом (например, с барабаном лебедки).
• Подшипники. Они поддерживают валы и позволяют им вращаться свободно, без лишнего трения о корпус.
• Система смазки. Масло внутри корпуса разбрызгивается вращающимися шестернями, охлаждая их и уменьшая износ зубьев.

Как это работает: принцип действия

Принцип работы основан на простой физике. Представьте две шестеренки, сцепленные зубьями. Одна маленькая, другая большая.

Когда двигатель крутит маленький вал с маленькой шестерней, она начинает вращать большую шестерню. Поскольку у большой шестерни больше зубьев, ей нужно больше времени, чтобы сделать полный оборот. В результате скорость вращения падает.

Но природа не терпит потерь. Если упала скорость, то выросла сила. Большая шестерня передает на выходной вал гораздо большее усилие, чем было на входе. Это и есть главное чудо редуктора: мы жертвуем скоростью ради мощности.

В цилиндрических редукторах это происходит за счет зацепления эвольвентных профилей зубьев. Зуб одной шестерни плавно входит во впадину другой, толкая её и передавая вращение параллельному валу.

Параметр	Ведущая шестерня (малая)	Ведомая шестерня (большая)	Что происходит
Количество зубьев	20 зубьев	60 зубьев	Передаточное отношение: 60/20 = 3 Скорость падает в 3 раза Момент растет в 3 раза
Скорость вращения	1500 об/мин	500 об/мин
Крутящий момент	10 Н·м	30 Н·м
Направление вращения	По часовой стрелке	Против часовой стрелки	Соседние шестерни крутятся в противоположные стороны

Где применяются такие редукторы

Цилиндрические редукторы — это рабочая лошадка промышленности. Их можно встретить везде, где нужно передать большую мощность при параллельном расположении валов.

Вот несколько примеров:

• Конвейерные ленты на заводах и в аэропортах.
• Строительные подъемники и лебедки.
• Металлорежущие станки.
• Промышленные миксеры и мешалки.
• Транспортные системы.

Благодаря надежности и способности выдерживать серьезные нагрузки, цилиндрические редукторы остаются незаменимыми в современном машиностроении.

Заключение

Цилиндрический редуктор — это проверенное временем решение для передачи мощности. Простая конструкция, высокий КПД и надежность делают его востребованным в самых разных отраслях. Понимая принцип его работы, проще подобрать оборудование под задачи вашего производства.

Если вы ищете надежный цилиндрический редуктор, обратите внимание на продукцию ООО «Редуктор-НН». Компания предлагает широкий ассортимент редукторов, консультацию специалистов и помощь в подборе механизма под ваши технические требования.

Правильно подобранный редуктор — это долгая служба оборудования, экономия на ремонте и стабильная работа всего технологического процесса.
