Планетарный редуктор и планетарная передача: принцип действия и устройство



Содержание

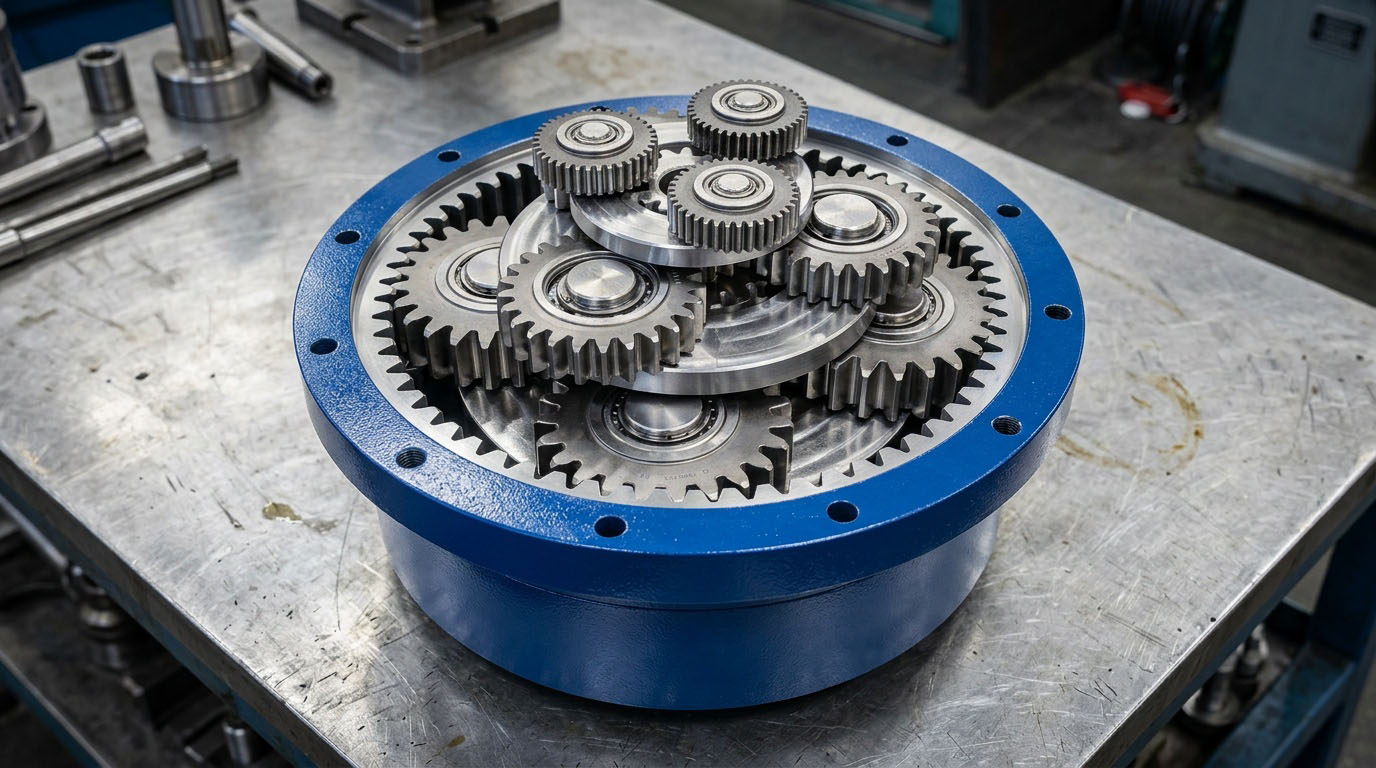

Что такое планетарный редуктор?

Если говорить простым языком, планетарный редуктор — это механизм, в котором оси некоторых зубчатых колес вращаются вокруг другой неподвижной оси. Это главное отличие от обычных редукторов, где все валы закреплены жестко и просто крутятся на месте.

Название механизма происходит от его внешнего вида и кинематики, которые удивительно напоминают нашу Солнечную систему. В центре находится главное колесо, вокруг него вращаются другие колеса, а все это заключено в общий корпус. Такая аналогия помогает инженерам и студентам легко запомнить устройство механизма, но за красивой метафорой скрывается серьезная физика и точный расчет.

Основная задача любого редуктора — изменить скорость вращения и крутящий момент. Обычно мы хотим замедлить вращение быстрого двигателя, чтобы получить большую силу на выходе. Планетарный механизм справляется с этой задачей блестяще, причем делает это с минимальными потерями энергии и занимаемым объемом.

Анатомия механизма: Из чего он состоит?

Чтобы понять принцип действия, нужно четко представлять себе четыре основных элемента, из которых собирается любой классический планетарный ряд. Представьте себе конструктор, где есть всего четыре типа деталей.

1. Солнечная шестерня

Это центральное колесо, расположенное в самом центре механизма. Оно имеет внешние зубья. В нашей аналогии с космосом это, разумеется, Солнце. Обычно именно солнечная шестерня соединяется с входным валом двигателя и получает первичное вращение. Она всегда находится в зацеплении с сателлитами.

2. Сателлиты (Планетные шестерни)

Это несколько шестеренок (обычно их три или четыре), которые окружают солнечную шестерню. Они имеют внешние зубья и находятся в постоянном зацеплении с солнцем. Но у них есть еще одна особенность: они также зацеплены с внешним кольцом. Сателлиты не закреплены на месте жестко — они установлены на специальных осях и могут вращаться вокруг своей оси, а также перемещаться вокруг солнечной шестерни.

3. Коронная шестерня (Эпицикл)

Это большое зубчатое колесо с внутренними зубьями, которое охватывает всю систему снаружи. Оно напоминает обруч или кольцо. Внутри этого кольца вращаются сателлиты, цепляясь своими зубьями за его внутреннюю поверхность. В космической аналогии это граница нашей системы.

4. Водило

Это, пожалуй, самый неочевидный для новичка элемент. Водило — это деталь, которая связывает между собой оси всех сателлитов. Оно не имеет зубьев, но именно оно держит планеты на своих орбитах. Когда сателлиты катятся вокруг солнца, они увлекают за собой водило, заставляя его вращаться. Выходной вал редуктора чаще всего соединен именно с водилом.

Принцип действия: Магия кинематики

Самое удивительное в планетарном редукторе — это его универсальность. Один и тот же набор шестерен может работать в совершенно разных режимах, в зависимости от того, какую деталь мы зафиксируем, а какую заставим вращаться.

В механике это называется изменением степеней свободы. У простого планетарного ряда три основных вращающихся элемента: солнце, водило и коронная шестерня. Чтобы механизм работал предсказуемо, мы должны зафиксировать один из этих элементов (зажать его тормозом или просто прикрутить к корпусу), подать вращение на второй, а снять мощность с третьего.

Рассмотрим самый распространенный сценарий работы на понижение оборотов (редуцирование):

• Вход: Вращение подается на солнечную шестерню.
• Фиксация: Коронная шестерня жестко закреплена и не двигается.
• Выход: Снимаем вращение с водила.

Что происходит внутри? Солнечная шестерня крутится и толкает сателлиты. Поскольку сателлиты зацеплены за неподвижное кольцо, они не могут просто прокрутиться на месте. Им приходится «катиться» по внутренней поверхности кольца, как колеса автомобиля катятся по асфальту. Это движение качения заставляет сателлиты перемещаться вокруг центра, увлекая за собой водило.

В результате водило вращается в ту же сторону, что и солнце, но гораздо медленнее. Зато крутящий момент на водиле возрастает многократно. Это и есть главный эффект редуктора: жертвуем скоростью ради силы.

Но возможности механизма этим не ограничиваются. Если зафиксировать водило, а вращать солнце, то коронная шестерня начнет вращаться в обратную сторону. Так получается реверс. Если же не фиксировать ничего, а вращать два элемента одновременно, механизм станет работать как дифференциал, суммируя или вычитая скорости. Именно это свойство используется в автоматических коробках передач автомобилей.

Почему инженеры любят планетарные передачи?

В инженерном мире у каждого решения есть свои плюсы и минусы. Однако у планетарного редуктора преимуществ настолько много, что он стал стандартом де-факто для многих отраслей. Давайте разберем их подробнее.

Компактность и соосность

Это, пожалуй, главный козырь. В обычном редукторе с параллельными валами, чтобы получить большое передаточное число, нужно использовать много ступеней или шестерни огромного диаметра. Это занимает много места. В планетарном механизме поток мощности делится между несколькими сателлитами. Нагрузка распределяется равномерно. Это позволяет упаковать огромную мощность в маленький цилиндр.

Кроме того, входной и выходной валы в планетарном редукторе находятся на одной оси (соосны). Это критически важно для дизайна электродвигателей, где мотор часто встраивается прямо в редуктор, образуя единый блок (мотор-редуктор).

Высокий крутящий момент

Благодаря тому, что нагрузку несут сразу три или четыре сателлита, а не одна пара шестерен, планетарный редуктор может передавать усилия, в разы превышающие возможности обычных цилиндрических передач аналогичного размера. Зубья работают в более щадящем режиме, так как сила делится на количество потоков.

Низкий уровень шума

Из-за симметричного расположения сателлитов силы, действующие на валы, уравновешивают друг друга. Вибрация гасится внутри системы. Кроме того, зацепление шестерен происходит более плавно, так как в контакте одновременно находится больше зубьев. Это делает работу механизма тихой и плавной, что важно для бытовой техники и комфорта в автомобиле.

Большое передаточное число в одной ступени

Один планетарный ряд может обеспечить снижение скорости в 3–12 раз. Для сравнения, обычная пара шестерен редко дает больше 1:5 без увеличения габаритов. Если нужно большее снижение, планетарные ряды просто соединяют последовательно, получая компактные многоступенчатые коробки.

Обратная сторона медали: Недостатки

Было бы нечестно говорить только о достоинствах. У планетарной передачи есть свои слабые места, о которых конструкторы должны помнить.

Первая проблема — это КПД и нагрев. Из-за высокой плотности компоновки и большого количества точек трения (подшипники сателлитов, зацепления шестерен) такие редукторы могут сильно нагреваться. Отвести тепло из замкнутого объема сложнее, чем из открытой конструкции. Поэтому мощные планетарные редукторы часто требуют сложной системы смазки и охлаждения.

Вторая проблема — сложность изготовления и сборки. Требуется высочайшая точность. Если оси сателлитов будут расположены неравномерно, нагрузка распределится неправильно. Один сателлит возьмет на себя всю работу и быстро сломается, а остальные будут простаивать. Поэтому производство таких редукторов дороже, чем обычных цилиндрических.

Третья особенность — ограниченный диапазон передаточных чисел в одном ряду. Хотя 1:12 — это много, иногда нужно 1:100. В таком случае приходится ставить два или три ряда друг за другом, что усложняет конструкцию.

Где мы встречаем планетарные редукторы?

Эти механизмы окружают нас повсюду, даже если мы их не видим. Вот самые яркие примеры применения.

Автомобилестроение

Самый массовый пример — автоматические коробки передач (АКПП). Внутри классического автомата скрывается несколько планетарных рядов, соединенных в сложные схемы (например, схема Вильсона). Переключая передачи, компьютер просто зажимает тормозными лентами разные элементы этих рядов, меняя передаточное число без разрыва потока мощности. Также планетарные механизмы используются в главных передачах грузовиков и в гибридных установках (например, Toyota Prius), где они выполняют роль бесступенчатого вариатора.

Строительная и дорожная техника

В колесных погрузчиках, экскаваторах и бульдозерах часто используются бортовые планетарные редукторы. Они встроены прямо в ступицу колеса. Это позволяет разгрузить полуоси и передать огромный момент непосредственно на колесо, обеспечивая машине чудовищную тягу.

Электроинструмент

Возьмите в руки аккумуляторный шуруповерт или дрель. Открутите корпус патрона, и вы увидите маленькую планетарную передачу. Двигатель инструмента крутится очень быстро (тысячи оборотов), но с малой силой. Редуктор снижает обороты до рабочих 500–1000 в минуту, многократно увеличивая силу закручивания. Без него шуруповерт был бы бесполезен.

Ветроэнергетика

Ветряки вращаются очень медленно, под действием ветра. Но генератору электричества нужны высокие обороты. Между лопастью и генератором стоит огромный планетарный редуктор (мультипликатор), который разгоняет медленное вращение лопастей до необходимых для генерации тока скоростей.

Робототехника

Современные роботы-манипуляторы требуют точности и компактности. В суставах роботов часто используются гармонические или планетарные приводы, позволяющие разместить мощный мотор прямо внутри сочленения, не вынося габаритные редукторы наружу.

Эволюция и современные тенденции

Инженерия не стоит на месте. Классический планетарный редуктор постоянно совершенствуется. Одно из интересных направлений — использование не металлических, а полимерных шестерен для легких нагрузок. Это делает механизмы бесшумными и коррозионностойкими.

Другое направление — интеграция редуктора и двигателя в единый блок с электронным управлением. Такие «умные» мотор-редукторы сами следят за температурой, нагрузкой и положением вала, отправляя данные в центральный компьютер системы.

Также развиваются дифференциальные планетарные передачи, которые позволяют плавно менять скорость без использования сцепления. Это открывает двери для создания новых типов трансмиссий, которые могут сделать автомобили еще более экономичными и динамичными.

Для наглядности сравним традиционные решения с современными трендами в таблице ниже:

Направление развития	Что меняется	Результат для пользователя
Материалы шестерен	Переход от металла к высокопрочным полимерам	Снижение шума, уменьшение веса, защита от коррозии
Управление	Интеграция механики с электроникой и датчиками	Самодиагностика, точный контроль момента и температуры
Кинематика	Внедрение дифференциальных схем	Плавность хода, отсутствие рывков, экономия топлива

Заключение

Планетарный редуктор — это прекрасный пример того, как гениальная простота идеи может решать сложнейшие технические задачи. Сочетание компактности, мощности и надежности сделало его незаменимым элементом в машиностроении.

От крошечного механизма в часах до гигантских приводов прокатных станов — принцип остается тем же. Вращение вокруг центральной оси, распределение нагрузки и преобразование энергии. Понимание устройства этого механизма дает ключ к пониманию того, как работает большая часть техники вокруг нас. В следующий раз, когда вы будете закручивать шуруп или плавно разгоняться на автомобиле, вспомните о маленьких сателлитах, которые незаметно делают свою важную работу, превращая быстрое вращение в мощное усилие.

Механика — это язык, на котором говорит техника с человеком. И планетарный редуктор — одно из самых красивых и понятных предложений в этом языке.
